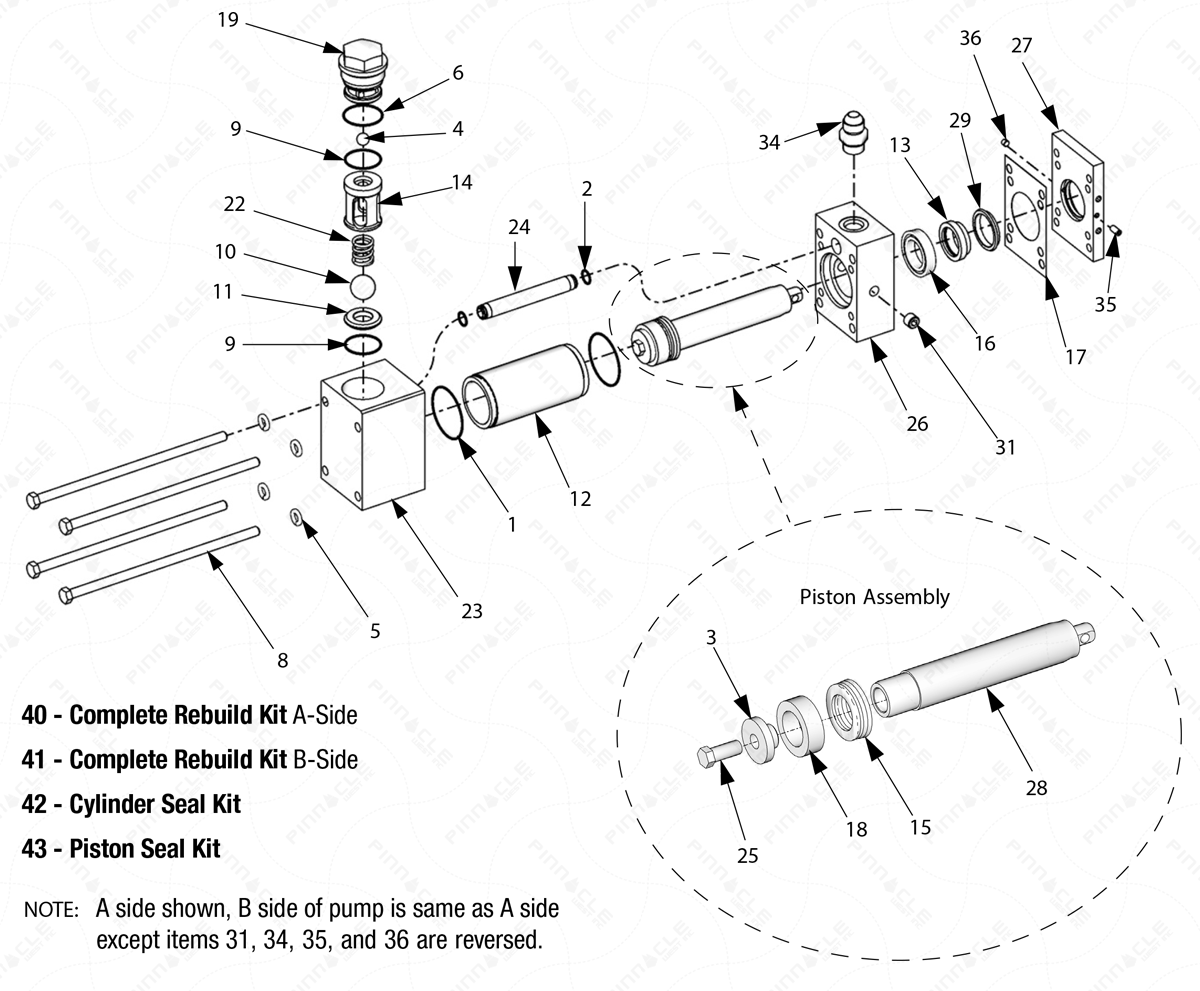

Reactor 2 H-30 Proportioning Pump Exploded Diagram

Grouped product items
No. Item No. Product Name Price Qty
1,2,6,9 261859 KIT, ORING, PUMP PROPORTIONER
$155.50
3 261883 KIT, CAP, PISTON, 140-80
$173.50
4 105445 BALL (.5000)
$8.05
5 261866 KIT, WASHERS, TIE ROD BOLTS
$173.50
8 261865 KIT, TIE ROD BOLTS
$413.00
10 107167 BALL, SST
$65.00
11 193395 SEAT, CARBIDE
$148.00
12 247583 KIT, CYLINDER, 140
$861.00
13,16,17 247581 KIT, SEAL, CYLINDER, 140
$861.00
14 261899 KIT, GUIDE, 1" BALL
$466.00
15,18,25 247579 KIT, SEAL, PISTON, 140
$861.00
19 261867 KIT, CAP, PUMP BASE
$327.00
22 261897 KIT, SPRING
$121.00
23 261903 KIT, BASE, PUMP
$690.00
24 261898 KIT, TUBE, CROSS-OVER
$207.00
26 261901 KIT, FLANGE, OUTLET, 140-80
$327.00
27 261875 KIT, FLANGE, RETAINER
$257.00
28 247585 KIT, PISTON, 140
$952.00
29 247587 KIT, ADAPTER, THROAT, 140
$257.00
31 295225 PLUG, PIPE, FLUSH
$9.60
34 121309 FITTING, CONN, 3/4 SAE X 1/2 JIC
$9.85
35 295229 FITTING, GREASE, 1/4-28
$5.40
36 M70430 SCREW, SS, CUP, 1/4-28 X .19
$5.60
40 25M458 KIT, COMPLETE 140 PUMP A-SIDE
$1,340.00
41 25M459 KIT, COMPLETE 140 PUMP B-SIDE
$1,320.00
